2.1) Tipos de Arduino

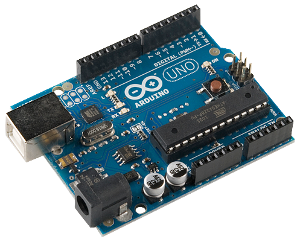

Arduino UNO


Este é o novo Arduino Uno. É uma placa com microcontrolador Atmega328 (datasheet). Possui 14 entradas/saídas digitais (das quais 6 podem ser usadas como saídas PWM), 6 entradas analógicas, um cristal oscilador de 16MHz, conexão USB, uma entrada para fonte, soquetes para ICSP, e um botão de reset. A placa contém todo o necessário para usar o microcontrolador. Simplesmente conecte-a a um computador com o cabo USB - AB (vendido separadamente) ou ligue a placa com uma fonte AC-DC (ou bateria). O Uno seleciona automáticamente a fonte de alimentação (USB ou fonte externa). Esta placa já vem pronta e testada com o microcontrolador ATMega328 pré-carregado com "bootloader" .


A placa Uno se diferencia das outras por não utilizar o chip da FTDI USB-to-Serial. Ao invés deste chip, um Atmega8U2 já programado faz a função de converter os dados da USB para Serial.

Especificações:
Tamanho:5,3cm x 6,8cm x 1,0cm
Microcontrolador:ATmega328
Tensão de operação:5V
Tensão de entrada (recomendada):7-12V
Tensão de entrada (limites):6-20V
Pinos de entrada/saída (I/O) digitais:14 (dos quais 6 podem ser saídas PWM)
Pinos de entrada analógicas:6
Corrente DC por pino I/O:40mA
Memória Flash:32KB (dos quais, 2KB são usados pelo bootloader)
SRAM:2KB
EEPROM:1KB
Velocidade de Clock:16MHz




Arduino 2009
.

Este é o novo Arduino Duemilanove. O Duemilanove seleciona automáticamente a fonte de alimentação (USB ou fonte externa). Esta placa já vem pronta e testada com o microcontrolador ATMega328 pré-carregado com "bootloader" .

Para conectar o Arduino 2009 ao seu computador, utilize um cabo USB - AB

Características:
Tamanho:5,3cm x 6,8cm x 1,0cm
Microcontrolador:ATmega328
Tensão de operação:5V
Tensão de entrada (recomendada):7-12V
Tensão de entrada (limites):6-20V
Pinos de entrada/saída (I/O) digitais:14 (dos quais 6 podem ser saídas PWM)
Pinos de entrada analógicas:6
Corrente DC por pino I/O:40mA
Corrente DC para pino de 3,3V:50mA
Memória Flash:32KB (dos quais, 2KB são usados pelo bootloader
SRAM:2KB
EEPROM:1KB
Velocidade de Clock:16MHz

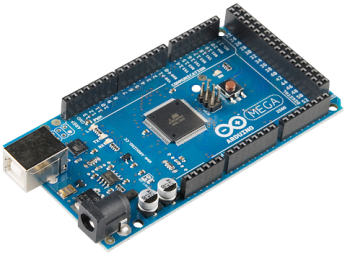

Arduino Mega 2560


O Arduino Mega 2560 é uma placa com o microcontrolador Atmega2560. Possui 54 pinos digitais (entrada/saída) sendo que 14 podem ser usado como saídas PWM. 16 pinos analógicos, 4 UARTs(Portas Seriais de Hardware), um cristal oscilador de 16MHz, entrada USB, entrada de alimentação, soquete de comunicação ICSP e um botão reset. A placa contém todo o necessário para usar o microcontrolador, simplesmente ligue o cabo usb no computador para liga-lo e programa-lo. A alimentação pode ser feita através do cabo USB, fonte de alimentação AC-DC ou bateria. O Mega 2560 é compatível com a maioria dos shields feitos para o Arduino 2009 ou Diecimila.


Para conectar o Arduino Mega ao seu computador, utilize um cabo USB - AB (vendido separadamente)

Características:
Tamanho:5,3cm x 10,2cm x 1,0cm
Microcontrolador:ATmega2560
Tensão de operação:5V
Tensão de entrada (recomendada):7-12V
Tensão de entrada (limites):6-20V
Pinos de entrada/saída (I/O) digitais:54 (dos quais 14 podem ser saídas PWM)
Pinos de entrada analógicas:16
Corrente DC por pino I/O:40mA
Corrente DC para pino de 3,3V:50mA
Memória Flash:256KB (dos quais, 8KB são usados pelo bootloader
SRAM:8KB
EEPROM:4KB
Velocidade de Clock:16MHz



Arduino Nano


O Arduino Nano é uma pequena versão de Arduino parecida com o Arduino UNO, pois também possui um chip ATMega328, na versão SMD. Possui um conector para cabos Mini-USB para gravação. É pequena, completa e muito amigável.

Uma das diferenças entre esta placa e a Arduino UNO ou Arduino 2009, é que esta placa possui 2 entradas analógicas a mais e um jumper de +5V AREF.

Esta placa não possui um conector para fonte externa, mas é possível alimentá-la pelo pino Vin. O Arduino Nano automaticamente seleciona a maior alimentação fornecida.


Especificações:
Tamanho:18,5mm x 43,2mm x 10mm
Microcontrolador:ATmega328
Tensão de operação:5V
Tensão de entrada (recomendada):7-12V
Tensão de entrada (limites):6-20V
Pinos de entrada/saída (I/O) digitais:14 (dos quais 6 podem ser saídas PWM)
Pinos de entrada analógicas:8
Corrente DC por pino I/O:40mA
Memória Flash:32KB (dos quais, 2KB são usados pelo bootloader)
SRAM:2KB
EEPROM:1KB
Velocidade de Clock:16MHz
